DVS-1600
High Integration OEM Interface Controller
Connector Definitions
CN1
CN2
CN3
CN8
CNA1
CNB1
CNC1
LED1
P1
P2
PP2
LVDS Panel Signal
TTL Panel Signal
TTL Panel Signal
Serial control (for firmware
programming or serial
control use only)
Auxiliary Power Output
Backlight Inverter
OSDFunctionControls
Dual color LED connector
ARGB analog input
DVI-D input
Main Input Power**

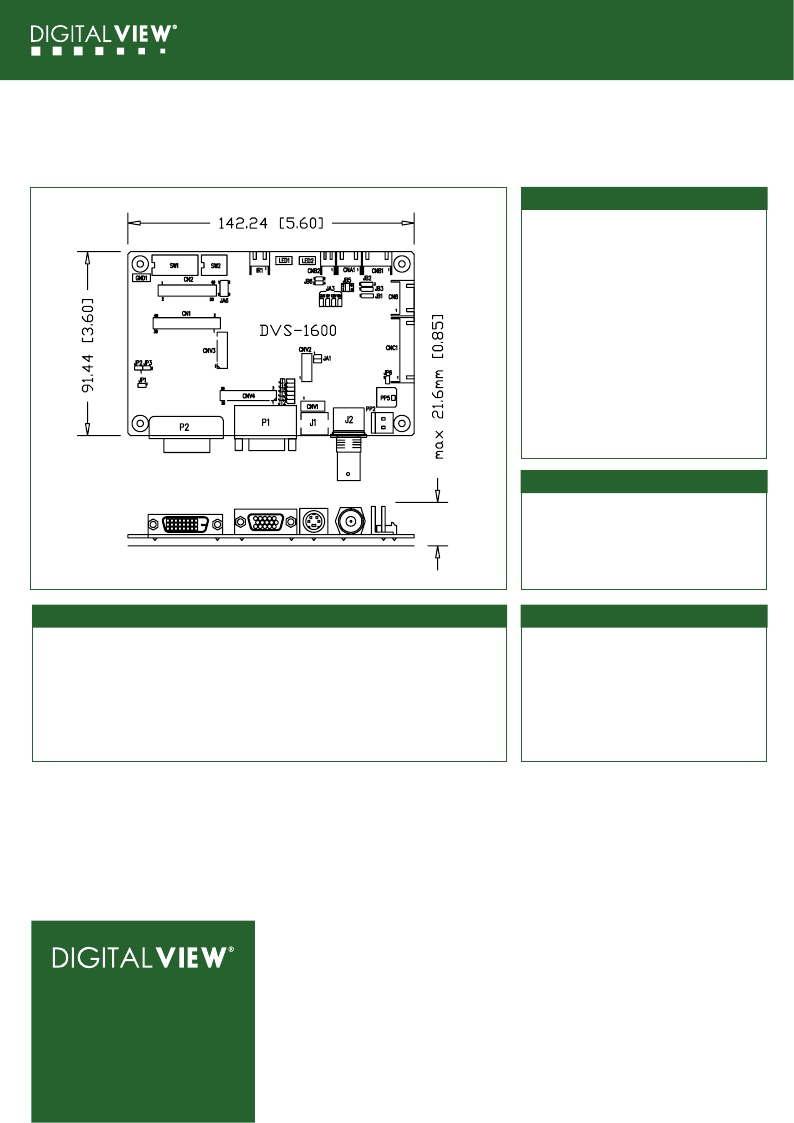

Mechanical Details
Dimensions:
107.4mm x 91.4mm (4.23” x 3.60”)
Form Factor:
DV standard & mounting holes
Ordering Options / Accessories
Available Resources
DVS-1600 Controller board
OSD Digital Button Board Kit
OSD Vertical Membrane Kit
OSD Horizontal Membrane Kit
Inverter Interface board
Power-Input Cable
RS-232 cable
www.digitalview.com
P/N 4171400xx-3
Kit 60110-3
Kit 60121-3
Kit 60125-3
P/N 416040010-3
P/N 426013800-3
P/N 426090200-3
EUROPE
6 Marylebone Passage, London, W1W 8EX, UK
t : +44 (0) 20-7631-2150
ASIA
Instruction Manual
Revision control documentation**
Schematic diagrams (Subject to NDA)
Mechanical Drawings
Serial Port Programming Manual**
MTBF Analysis**
16th Floor Millennium City 3, 370 Kwun Tong Road, Kwun Tong, Hong Kong
t : (852) 2861-3615
USA
18440 Technology Drive, Morgan Hill, CA 95037, USA
t : +1 (408) 782-7773
